Exercice 8.1 : le laminoir

Solution globale

Voici dans l'ordre le tableau chronologique, les tableaux de Karnaugh pour chaque moteur et le schéma électrique global.

Comparez attentivement avec vos résultats afin de retrouver les erreurs en cas de différences.

Tableau chronologique

n°	a	b	c	d		Co	Hav	Har	Iav	Iar
1	0	1	0	0		1	0	0	0	0
2	1	1	0	0		0	1	0	0	0
3	1	0	0	0		0	1	0	0	0
4	0	0	0	0		0	1	0	0	0
5	0	0	1	0		0	0	0	1	0
6	0	0	1	1		0	0	1	0	1
7	0	1	1	1		1	0	0	0	0
8	0	1	1	0		1	0	0	0	0
9	0	1	0	1		1	0	0	0	0

Tableaux des différents moteurs

Co		ab
		00	01	11	10
cd	00	0 4	1 1	0 2	0 3
	01	Ø	1 9	Ø	Ø
	11	0 6	1 7	Ø	Ø
	10	0 5	1 8	Ø	Ø

Hav		ab
		00	01	11	10
cd	00	1 4	0 1	1 2	1 3
	01	Ø	0 9	Ø	Ø
	11	0 6	0 7	Ø	Ø
	10	0 5	0 8	Ø	Ø

Har		ab
		00	01	11	10
cd	00	0 4	0 1	0 2	0 3
	01	Ø	0 9	Ø	Ø
	11	1 6	0 7	Ø	Ø
	10	0 5	0 8	Ø	Ø

Iav		ab
		00	01	11	10
cd	00	0 4	0 1	0 2	0 3
	01	Ø	0 9	Ø	Ø
	11	0 6	0 7	Ø	Ø
	10	1 5	0 8	Ø	Ø

Iar		ab
		00	01	11	10
cd	00	0 4	0 1	0 2	0 3
	01	Ø	0 9	Ø	Ø
	11	1 6	0 7	Ø	Ø
	10	0 5	0 8	Ø	Ø

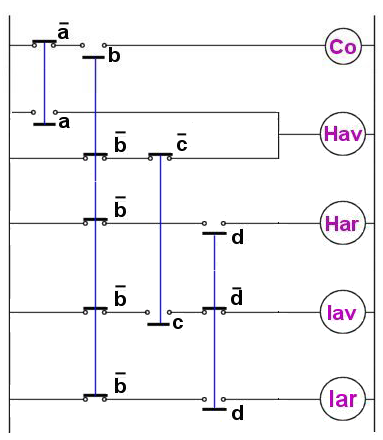

Schéma électrique global

Retour à l'énoncé

◊ ◊ ◊
