Solution globale
Voici dans l'ordre le tableau chronologique, les tableaux de Karnaugh pour chaque moteur et le schéma électrique global.
Comparez attentivement avec vos résultats afin de retrouver les erreurs en cas de différences.
Tableau chronologique
| n° | a | b | c | d | Av | Re | Po | Pf | T | |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 0 | 1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 | |
| 2 | 1 | 1 | 0 | 1 | 0 | 0 | 1 | 0 | 0 | |
| 3 | 1 | 0 | 0 | 1 | 0 | 0 | 1 | 0 | 0 | |
| 4 | 1 | 0 | 1 | 1 | 0 | 0 | 0 | 0 | 1 | |
| 5 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | 1 | 1 | |
| 6 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | |
| 7 | 1 | 1 | 0 | 0 | 0 | 1 | 0 | 0 | 1 | |
| 8 | 0 | 1 | 0 | 0 | 0 | 1 | 0 | 0 | 0 |
Tableaux des différents moteurs
| Av | ab | ||||
|---|---|---|---|---|---|
| 00 | 01 | 11 | 10 | ||
| cd | 00 | Ø a | 0 8 | 0 7 | 0 6 |
| 01 | Ø a | 1 1 | 0 2 | 0 3 | |
| 11 | Ø a | Ø b | Ø b | 0 4 | |
| 10 | Ø a | Ø b | Ø b | 0 5 | |
Sur 16 possibilités, 8 cases restent vides. Sont-ce des impossibilités technologiques?
Toutes les cases marquées a sont des impossibilités technologiques car il est impossible d'avoir simultanément a qui soit à 0 (le ferry pas à quai) et b à 0 aussi (la porte ouverte).
Toutes les cases marquées b sont des impossibilités technologiques car il est impossible d'avoir simultanément b qui soit à 1 (la porte fermée) et c aussi à 1 (la porte complétement ouverte).
Av =
| Re | ab | ||||
|---|---|---|---|---|---|
| 00 | 01 | 11 | 10 | ||
| cd | 00 | Ø | 1 8 | 1 7 | 0 6 |
| 01 | Ø | 0 1 | 0 2 | 0 3 | |
| 11 | Ø | Ø | Ø | 0 4 | |
| 10 | Ø | Ø | Ø | 0 5 | |
Re =
| Po | ab | ||||
|---|---|---|---|---|---|
| 00 | 01 | 11 | 10 | ||
| cd | 00 | Ø | 0 8 | 0 7 | 0 6 |
| 01 | Ø | 0 1 | 1 2 | 1 3 | |
| 11 | Ø | Ø | Ø | 0 4 | |
| 10 | Ø | Ø | Ø | 0 5 | |
Po =
| Pf | ab | ||||
|---|---|---|---|---|---|
| 00 | 01 | 11 | 10 | ||
| cd | 00 | Ø | 0 8 | 0 7 | 1 6 |
| 01 | Ø | 0 1 | 0 2 | 0 3 | |
| 11 | Ø | Ø | Ø | 0 4 | |
| 10 | Ø | Ø | Ø | 1 5 | |
Pf =
| T | ab | ||||
|---|---|---|---|---|---|
| 00 | 01 | 11 | 10 | ||
| cd | 00 | Ø | 0 8 | 1 7 | 1 6 |
| 01 | Ø | 0 1 | 0 2 | 0 3 | |
| 11 | Ø | Ø | Ø | 1 4 | |
| 10 | Ø | Ø | Ø | 1 5 | |
Certaines cases sont vertes du fait du chevauchement des groupements bleu et jaune.
T = +

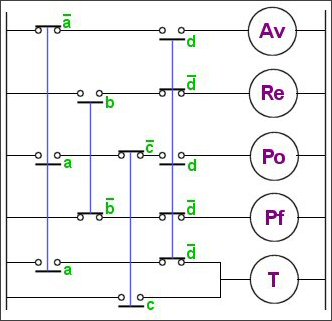

Schéma électrique global
Vérification intellectuelle
Reprenez maintenant chaque équation et vérifiez-la intellectuellement (voyez en quoi elle est correcte et complète).
◊ ◊ ◊
