Étape 2

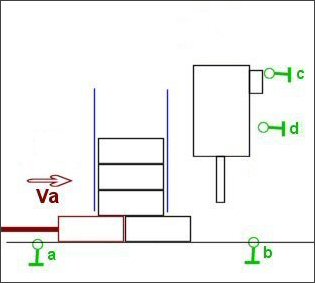

Le vérin Va continue à pousser la plaque en dessous de la foreuse, ce qui finit par enfoncer le bouton b.
Le vérin Va s'arrête, le moteur de broche B se met en route ainsi que le moteur de descente D de la foreuse.
| n° | a | b | c | d | Va | Vr | B | D | M | |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1 | 0 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
| 2 | 0 | 0 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
