Étape 5

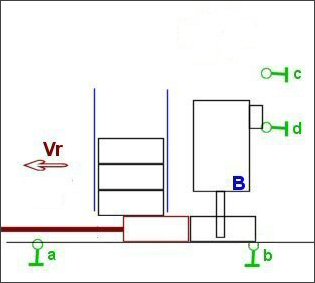

La foreuse descend, ce qui va finit par enfoncer le bouton d.
La descente D s'arrête et le vérin de recul Vr se met en route. La broche B continue à tourner.
| n° | a | b | c | d | Va | Vr | B | D | M | |
|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1 | 0 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
| 2 | 0 | 0 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
| 3 | 0 | 1 | 1 | 0 | 0 | 0 | 1 | 1 | 0 | |
| 4 | 0 | 1 | 0 | 0 | 0 | 0 | 1 | 1 | 0 | |
| 5 | 0 | 1 | 0 | 1 | 0 | 1 | 1 | 0 | 0 |
